1、工程概况

某工业厂房分主体和辅助两部分，平、剖面图见图1。主体部分为五层现浇钢筋混凝土框架结构，框架结构简图如图2所示。基本风压0.55kN/m²，基本雪压0.4kN/m²，设防烈度7度，Ⅱ类场地。首层框架柱混凝土强度等级采用C30，二层柱采用C25，以上各层柱C20，所有梁的混凝土强度等级采用C20。该框架含有较多240mm厚黏土砖填充墙，砖的强度等级MU7.5，砂浆强度等级M5。楼面活荷载标准值4kN/m²，现浇楼板厚度均为120mm，柱截面均为400mm×400mm，进深梁截面250mm×600mm，走廊梁截面250mm×350mm，纵向连系梁截面250mm×450mm，门窗尺寸见图1。

图1 平面图

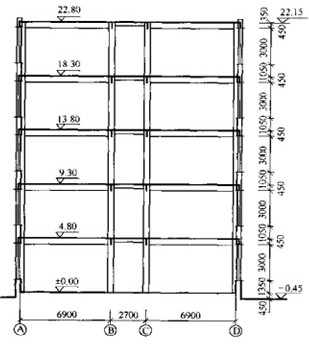

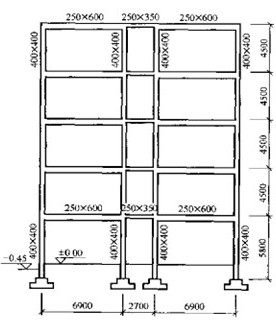

图2 框架结构剖面图

2、抗震设计及构造措施

该工程的房屋高度为23.6m，设防烈度为7度，抗震等级为二级，其抗震构造措施见表1。

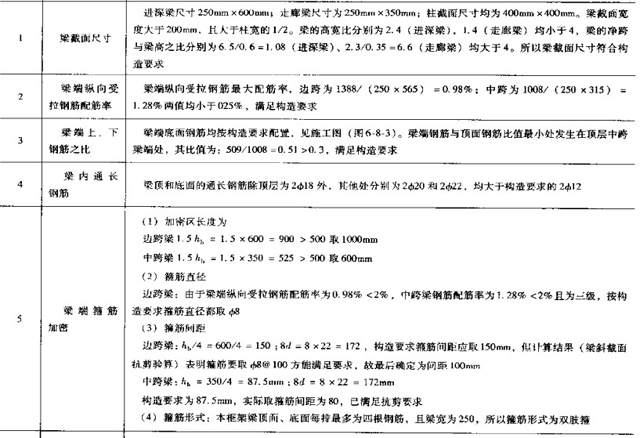

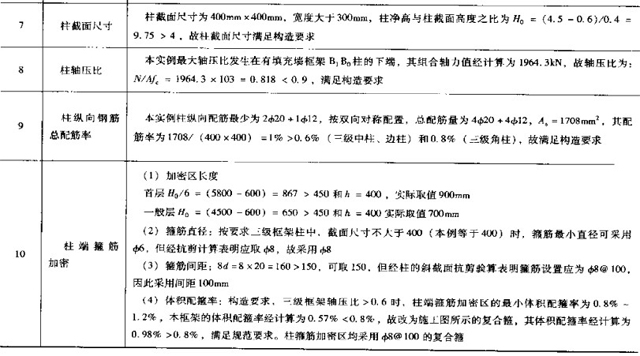

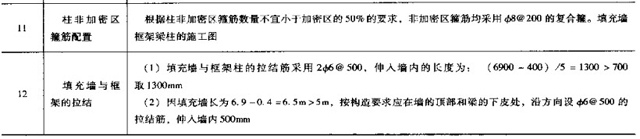

表1 抗震构造措施

3、施工图

综合本工程的配筋计算结果，并考虑上述构造措施，本工程的施工图参见图3。

图3 工程施工图

框架-抗震墙结构工程实例

1、工程概况

设防烈度8度，Ⅱ类场地，14层框架-抗震墙结构，总高度50.3m，平、剖面如图4所示。1-5层柱与抗震墙混凝土强度等级为C35，其余均为C30（包括所有梁）。根据《规范》规定，设防烈度8度，超过50m的框架-抗震墙体系，其框架部分抗震等级为二级，而抗震墙等级为一级。

图4 工程平、剖面图

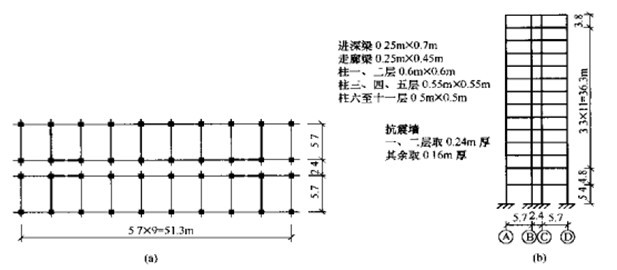

（a）结构平面图；（b）结构剖面图

2、抗震构造措施

抗震构造措施见表5所示。

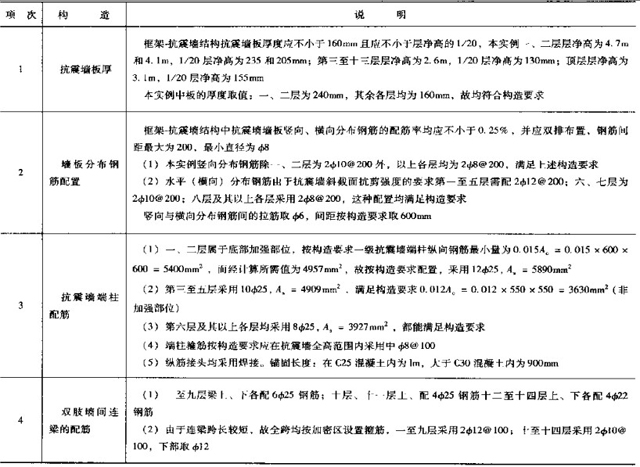

表2 抗震构造措施

3、结构施工图

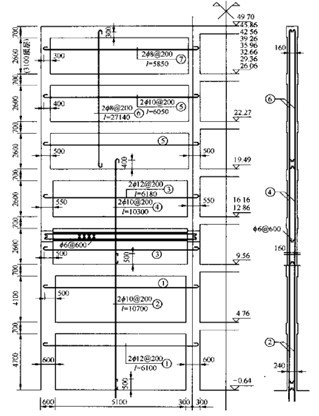

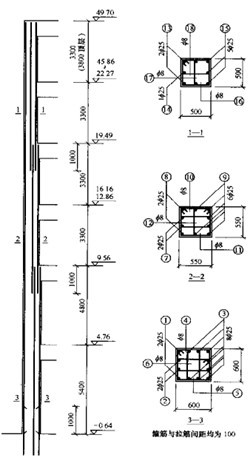

综合上述各项要求，图5给出本实例抗震墙板的施工图；图6给出本实例抗震墙板边柱的施工图；图7给出了本实例抗震墙连梁的施工图。

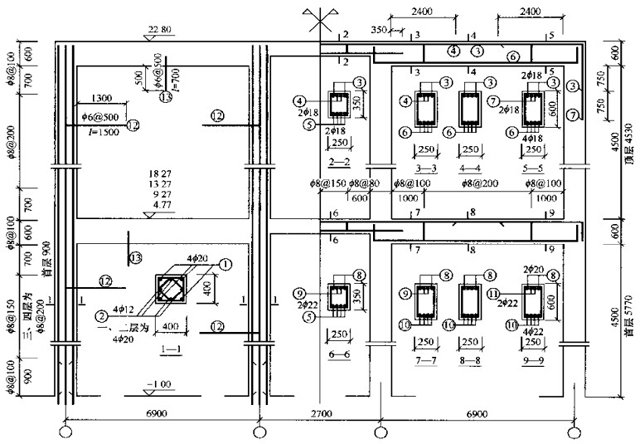

图5 抗震墙板施工图             图6 抗震墙板边柱施工图

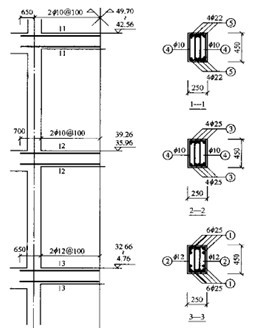

图7 抗震墙连梁施工图

某转换层结构工程实例

    1、工程概况

某工程由两幢32层塔楼及五层裙楼组成。总建筑面积约72000㎡，总高度为100m。一层地下室为设备用房及汽车库；一直五层为商场，第六层至三十二层为井字形高级商住楼。该工程按7度抗震设防烈度设计，结构框支梁柱抗震等级为一级，抗震墙为二级。基本风压值采用0.7kN/m²。

2、结构体系及布置

该工程结构体系为钢筋混凝土框支剪力墙结构，桩基采用Φ500高强预应力混凝土管桩。该工程的裙房及地下室采用了框架结构，以保证商场和车库范围有较大的柱网尺寸提供灵活的建筑空间，最大柱中心距为9.8m；而第六层以上的住宅标准层平面则采用了钢筋混凝土纯剪力墙结构；两种不同的结构形式之间的第六层楼面设计了梁式的结构转换层，布置有双向正交的混凝土转换大梁。

转换层及标准层结构平面图分别见图8和图9。

图8 标准层结构平面图

图9 转换层结构平面图

3、结构材料及构件

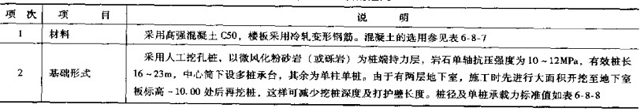

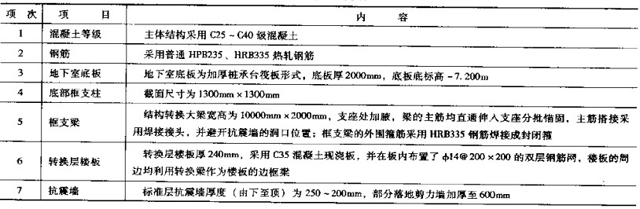

结构材料及构件见表3所示。

表3 结构材料及构件

筒体结构的平面布置工程实例

1、框架-核心筒结构的平面布置实例

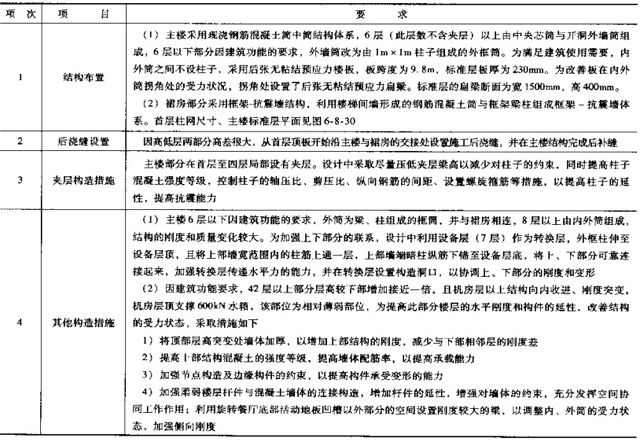

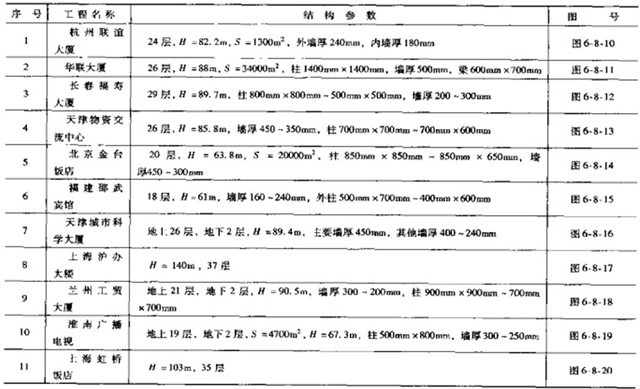

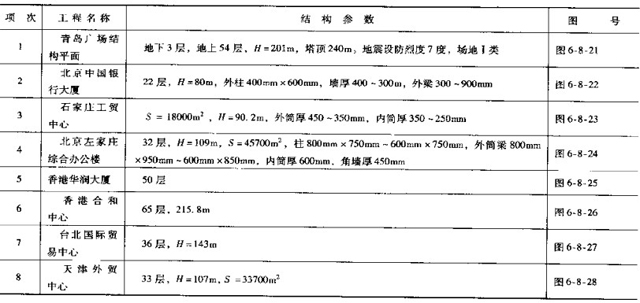

表4 国内部分框架-筒体结构平面布置实例及结构参数

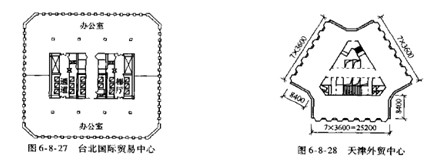

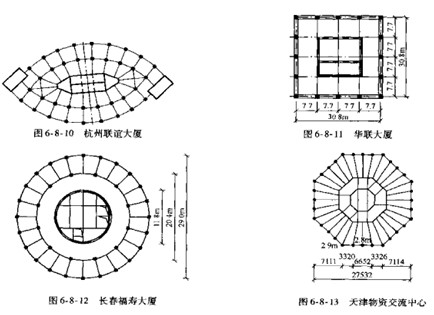

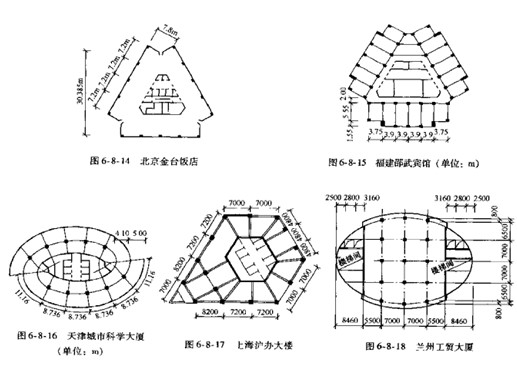

图10 框架-核心筒结构的平面布置实例

2、筒中筒结构平面布置工程实例

国内部分筒中筒结构平面布置参见表5。

表5 国内部分筒中筒结构平面布置

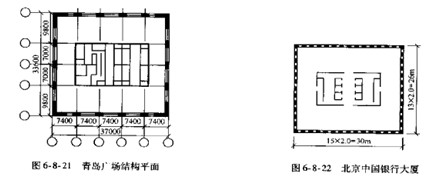

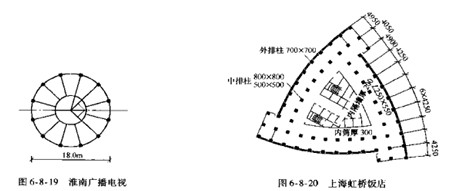

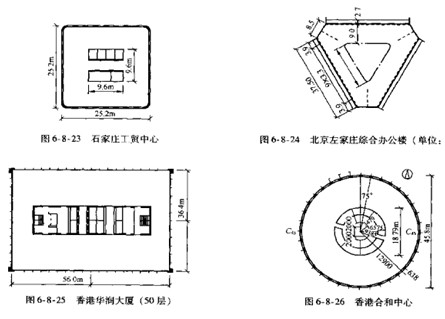

图11 筒中筒结构平面布置工程实例

3、框架核心筒结构工程实例

（1）工程概况

某工程建筑面积62000㎡，48层，高167m，结构剖面图见图12所示。采用枣核形平面布置的框架筒体结构，见图13所示。设防烈度为7度，场地土为Ⅱ类。主楼的框架抗震墙的抗震等级为一级。

    （2）结构设计

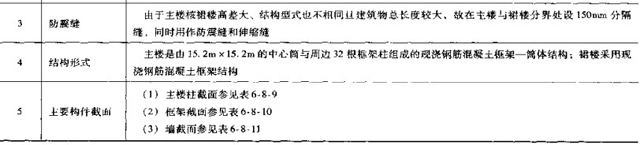

表6 结构设计参数及材料选用

表7 混凝土的选用

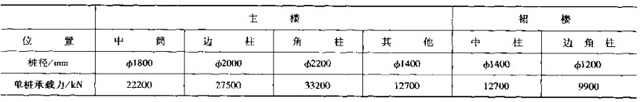

表8 桩直径及单桩承载力标准值

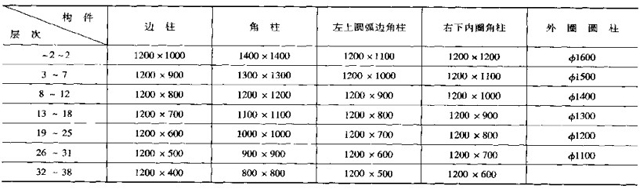

表9 主楼柱截面尺寸

表10 框架截面尺寸

表11 墙截面尺寸

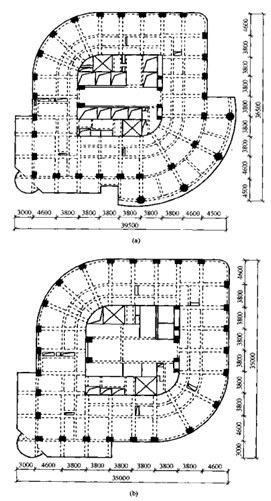

图12 工程平面图

（a）25层以下；（b）25-42层

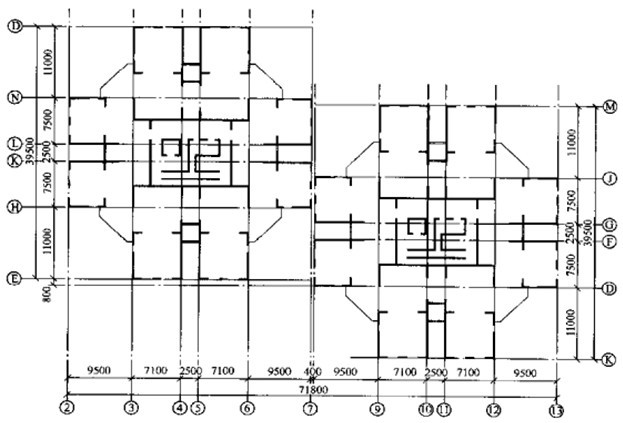

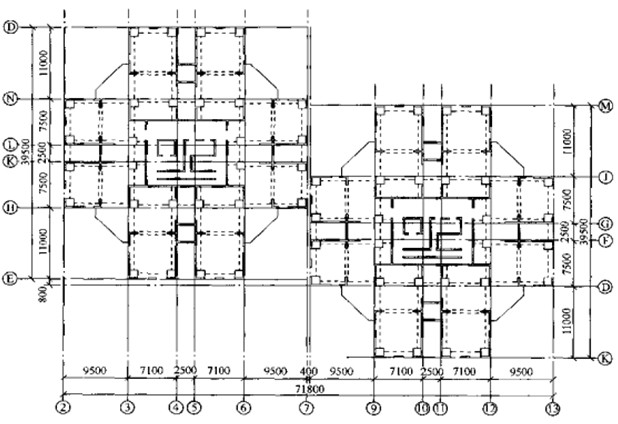

图13 主楼标准层平面图

4、筒中筒结构工程实例

（1）工程概况

某工程建筑面积58000㎡，地上45层，高157m，地下2层，-16m。7度设防，场地为Ⅰ类场地，场地特征周期为0.1s。

（2）结构设计

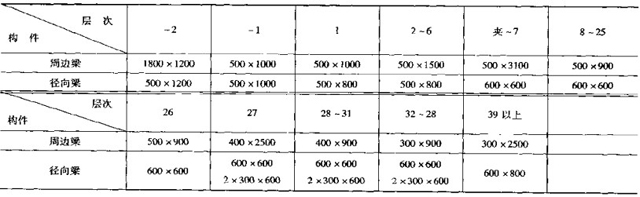

表12 结构设计要素
