1、工程概况

某厂房为钢筋混凝土柱单层厂房，跨度18m，柱距6m。抗震设防烈度8度。基础持力层为粉土，地基承载力取110kN/m²。车间内设40t吊车1台。柱基为钢筋混凝土杯形基础，基地标高-1.8m，基础高H为1.2m。基础梁为普通标准梁，可预制。④轴、⑧轴的⑨-⑩柱间基础梁采用现浇，以便预埋门框柱的插筋。钢筋混凝土柱为预制构件，牛腿标高4.01m；屋面结构体系采用预应力钢筋混凝土工字型薄腹梁、大型屋面板及其支撑体系。围护墙采用370mm厚砖墙，设三道圈梁，并兼窗过梁。

2、厂房结构构件

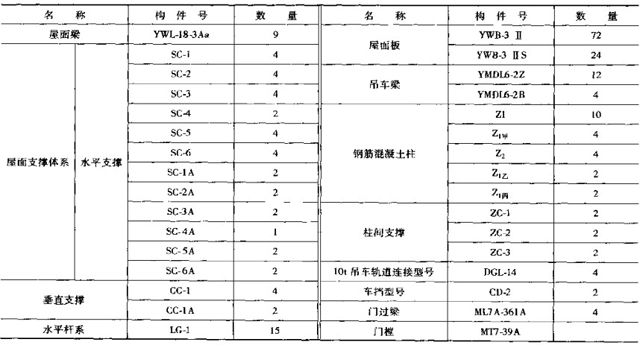

表1 结构构件列表

3、施工图

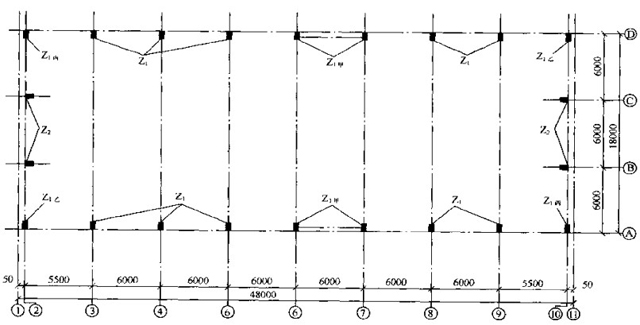

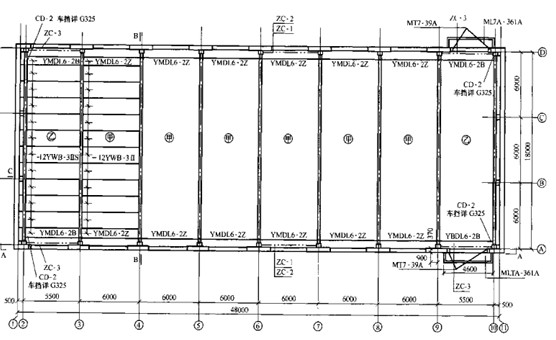

图1 柱网平面图

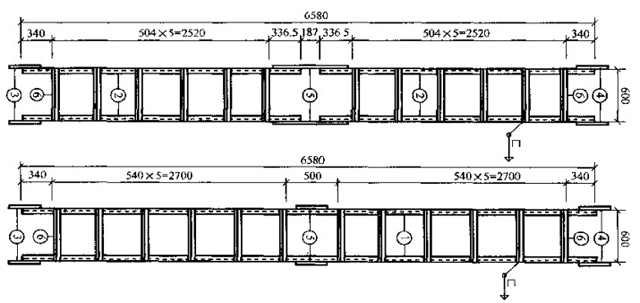

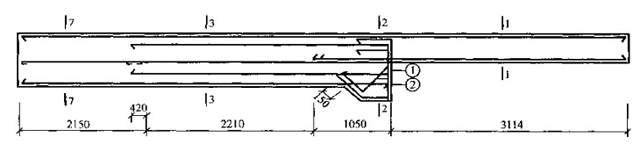

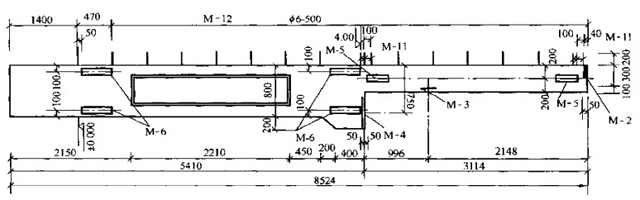

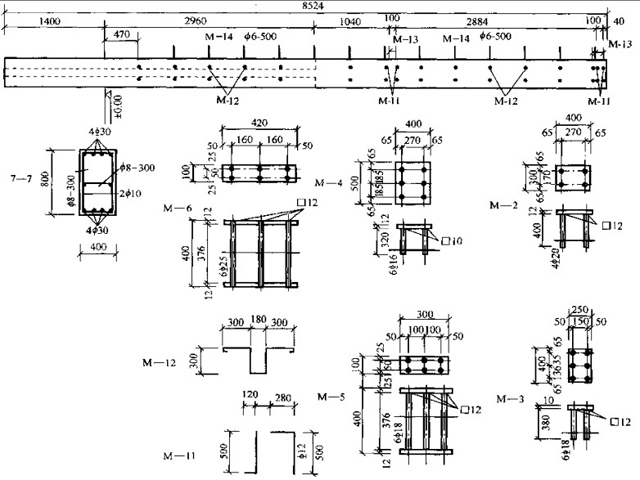

图2 某厂房柱模板、配筋图

图3 厂房屋面板、吊车梁、柱间支撑布置图

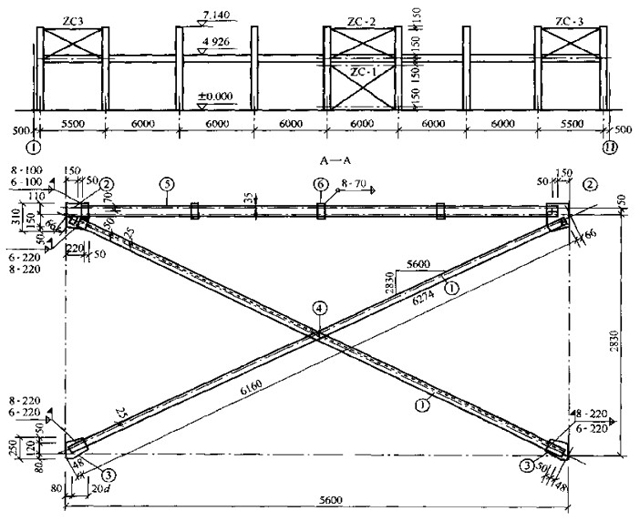

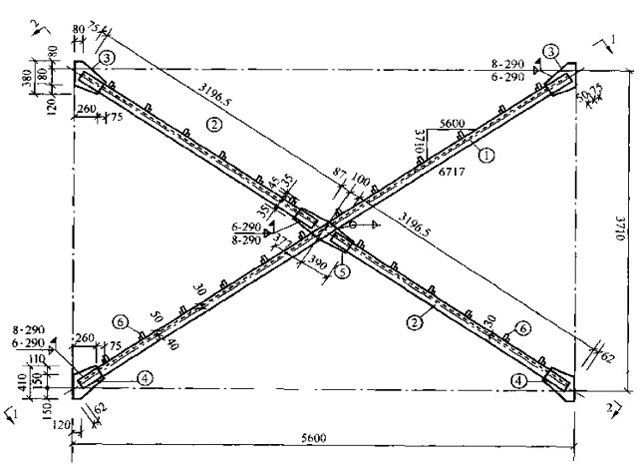

图4 厂房柱间支撑A-A剖面、支撑ZC-2大样图

图5 厂房柱间支撑ZC-1大样图

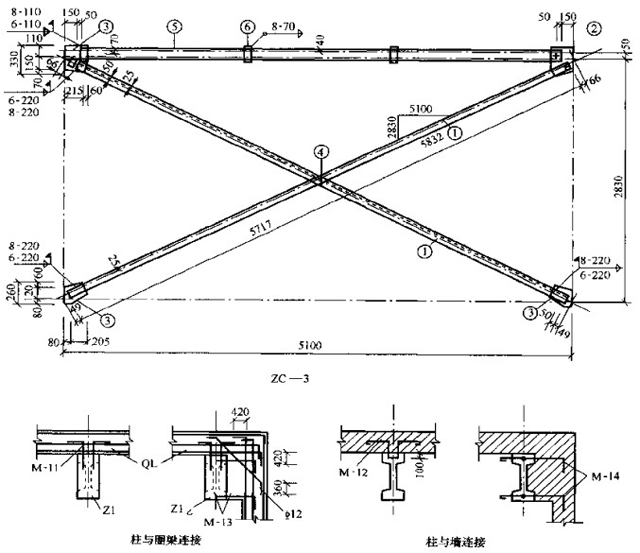

图6 厂房柱间支撑ZC-3、柱与圈梁的连接

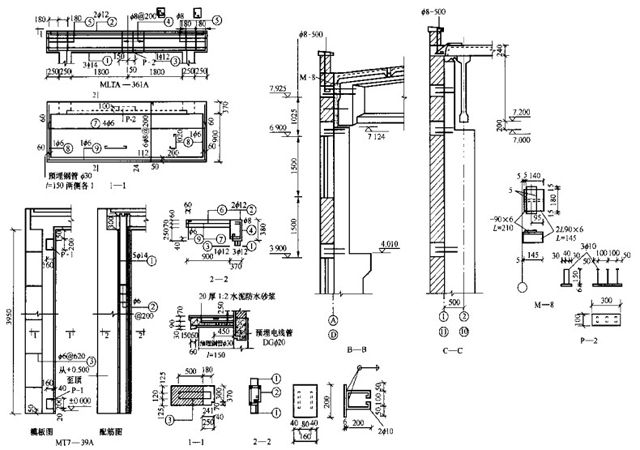

图7 厂房现浇门框模板及配筋图、墙与屋面梁、柱的连接

钢结构厂房工程实例

    1、工程概况

    某单层工业厂房，采用单跨双坡门式钢架。跨度30m，柱距6m，共22榀刚架，总长126m；有2台50t重级工作制吊车，牛腿顶面标高9m，柱高13.7m；屋面坡度1/20；剖面见图8。本工程属于丙类建筑，抗震设防烈度为8度，设计基本地震加速度值为0.2g，Ⅱ类场地。

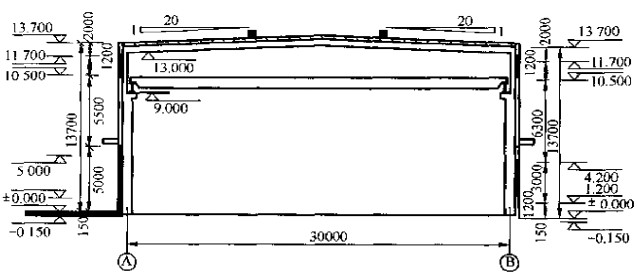

图8 厂房剖面图

2、选用的材料

屋面板为压型钢板；檩条、墙梁为薄壁卷边C型钢。主钢构（刚架、抗风柱、吊车梁）采用Q345B，次钢构（檩条、柱间支撑、屋面水平支撑，系杆）采用Q235B；主钢构各杆件及系杆的连接采用10.9级摩擦型高强度螺栓，其他次钢构的连接采用C级普通螺栓，柱脚锚栓采用Q235圆钢。

3、结构布置

按照《建筑抗震设计规范》的要求，厂房长度大于90m应在单元中部三分之一处设两道上下柱间支撑，在厂房端部设上柱支撑。为减小温度应力，端部支撑设在第二开间。屋面水平支撑与柱间支撑在相同柱间设置，第一跨设刚性系杆。柱网及屋面支撑布置图见图9所示。

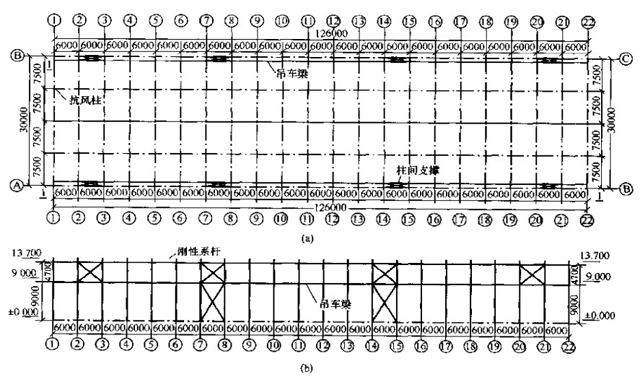

图9 柱网及平面布置图

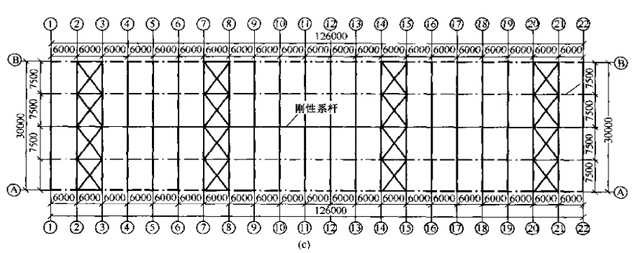

（a）结构平面布置；（b）竖向支撑布置；（c）屋面支撑布置

4、构件设计

构件设计结果见表2所示。

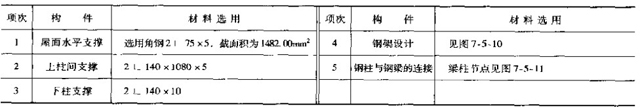

表2 构件设计

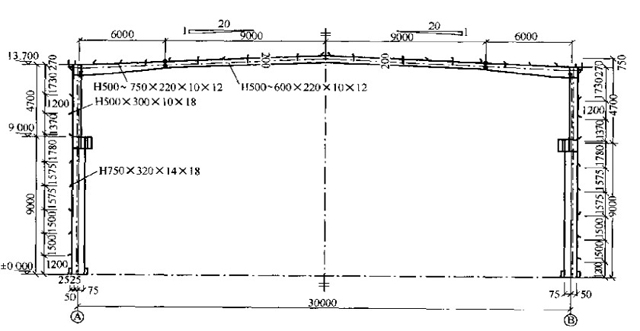

图10 刚架截面图

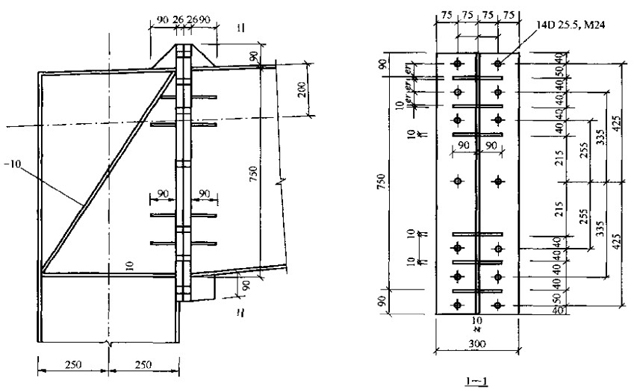

图11 刚架梁柱节点
