1、建筑概况

某建筑地下2层，地上25层，房屋高度91m，标准层层高3.3m，抗震设防烈度为8度。该建筑为全钢结构框架体系，但在2层以下和地下室为钢骨混凝土结构。建筑平面为25.8×48m的矩形平面，如图1所示，主要柱网尺寸为8m×9.8m。外墙采用带面砖的预制混凝土挂板。

2、材料及其构件

该工程选用的材料、构件及其连接参见表1、图1和图2所示。

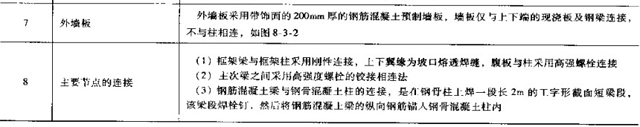

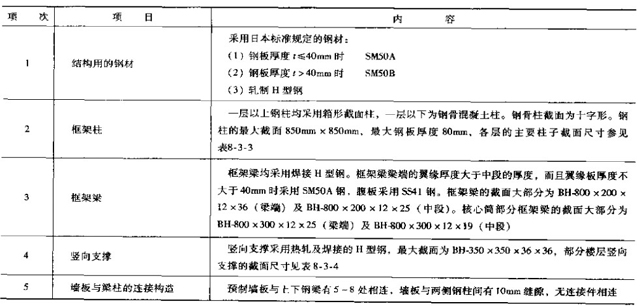

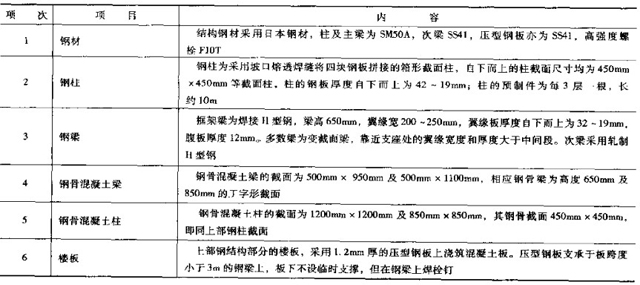

表1 材料和结构构件及其连接

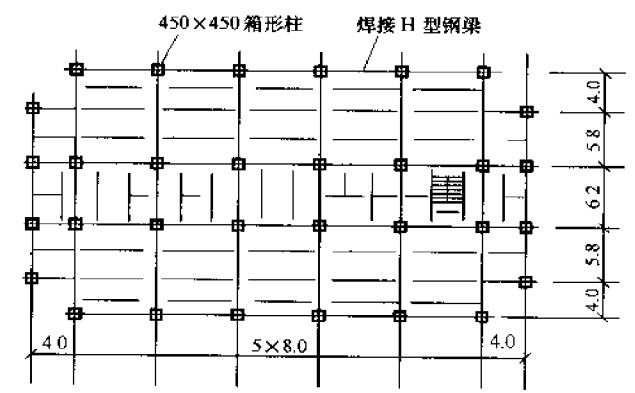

图1 工程结构平面图

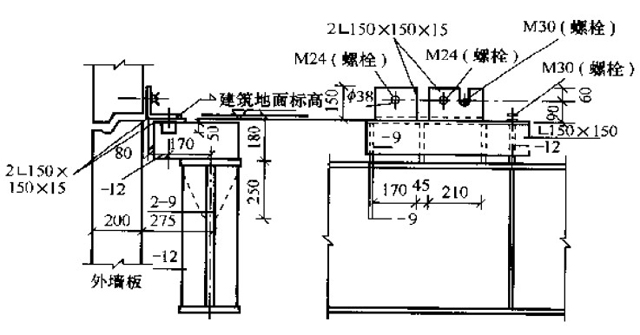

图2 预制外墙板与钢梁连接构造

某框架-支撑体系工程实例

1、工程概况

某工程地下3层，基础埋深为-16.4m，地上5层，另有屋顶小塔楼两层，总高度为208m。建筑平面为90°夹角的扇梯形平面，如图3所示，总建筑面积为10.5万㎡。设防烈度为8度，外侧弧线的弦长为76.68m，中部的建筑宽度为36.277m。该楼为综合性多用途建筑，下段为旅馆，中段为办公用房，上段为公寓，大楼各段层高分别为3.3m、3.7m和3.2m。建筑高宽比为5.4。

2、结构体系

本工程的结构基本上是全钢结构，属框架-支撑体系。所有与柱相连的梁均为刚接，形成框架，如图3、图4所示。竖向支撑均布置在核心筒柱间内，并在核心筒两端形成三角形支撑小筒，如图5和图6所示。竖向支撑主要采用带竖缝的预制墙板，但在层高较高部位，为避免预制墙板重量过大，如1-6层、23层及38层则采用钢支撑，如图7所示。大部分钢支撑为人字形中心支撑，局部采用偏心支撑，如图8所示。地下部分采用钢骨混凝土框架和混凝土剪力墙。

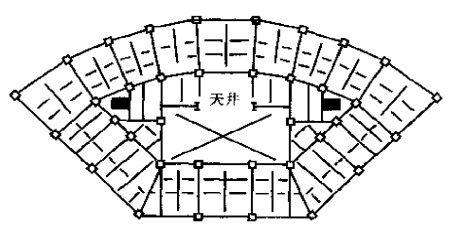

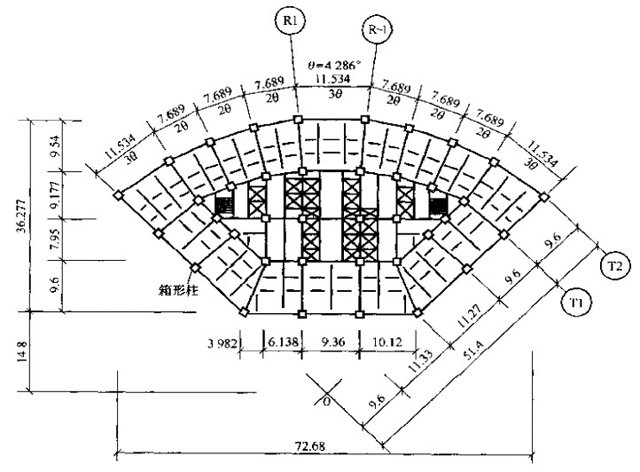

图3 标准层平面图

图4 公寓层结构平面图（46-52层）

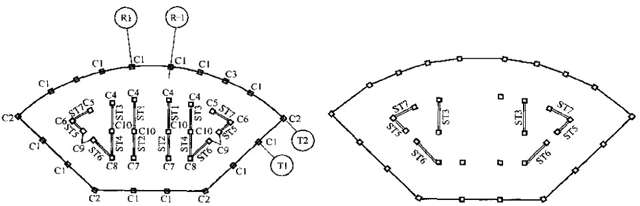

图5 柱及竖向支撑平面（6-38层） 图6 柱及竖向支撑平面（40-52层）

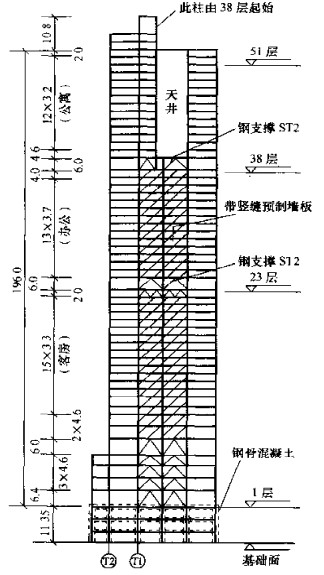

图7  R1轴剖面

3、结构材料、构件及其连接

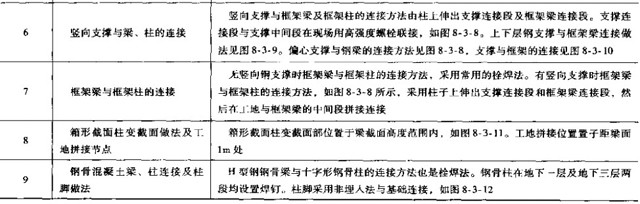

表2 结构材料和构件及其连接

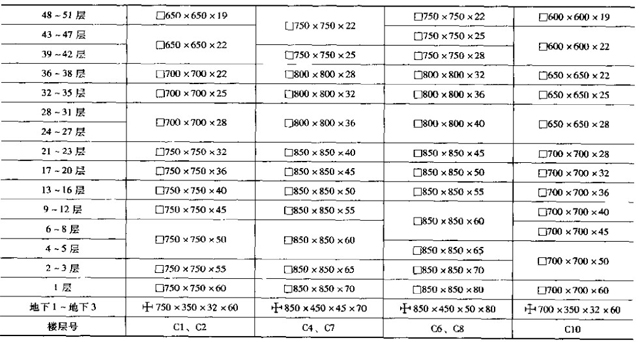

表3 主要柱子的截面尺寸

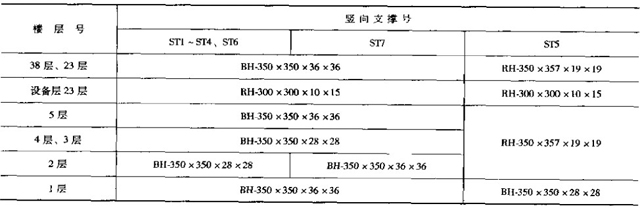

表4 竖向支撑截面

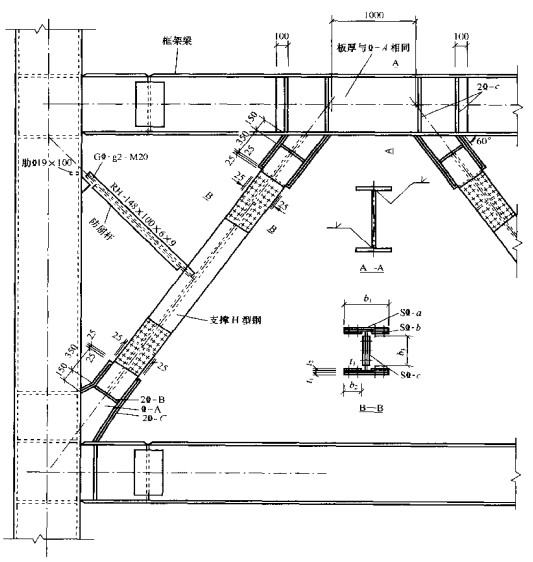

图8 偏心人字形竖向支撑

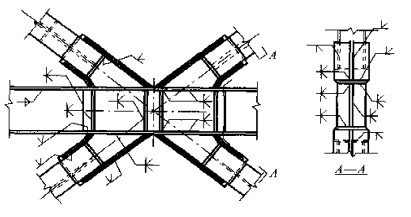

图9 支撑与框架横梁的连接

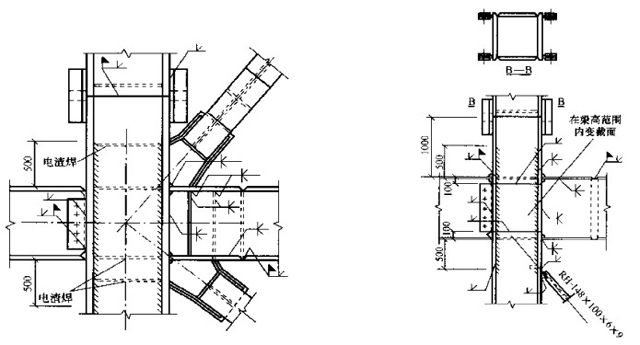

图10 支撑与框架的连接              图11 柱的变截面做法

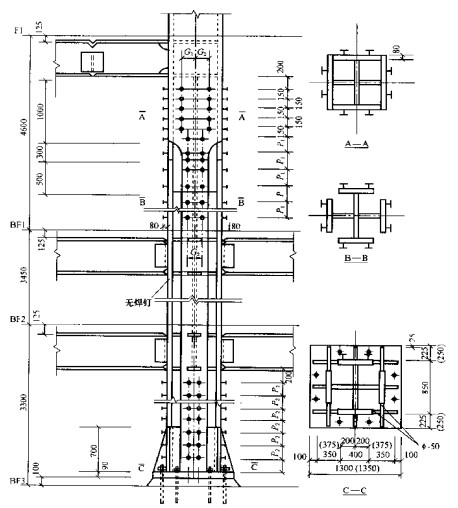

图12 钢骨混凝土柱及柱脚图

某伸臂桁架的框架-支撑结构工程实例

1、工程概况

某建筑地下4层，地上48层，房屋高度173m，下部位办公用房，上部位公寓用房，办公用房层高3.75m，公寓层高3.1m，如图13所示。建筑平面近似为方形，框架柱锯齿形布置，建筑平面尺寸为47.51m×47.51m，对角线方向长为57.6m，如图14及图15所示。建筑高宽比为3.64。

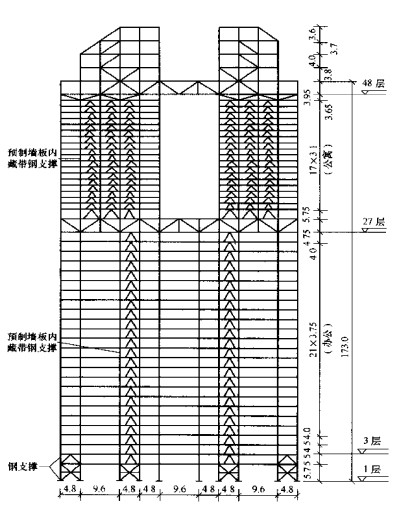

图13  39轴的结构剖面

2、结构体系

本工程为全钢结构，属于带伸臂桁架的框架-支撑体系，主要抗侧力结构是设置竖向支撑的支撑框架。竖向支撑主要采用内藏人字形钢板支撑的预制墙板，在3层以下采用钢支撑。为使外框架柱有效地参与抵抗侧向力和减小水平位移，在第27层和第48层对应竖向支撑平面内，设置8榀伸臂桁架与外框架柱相连，同时在该两个楼层位置设置腰桁架及帽桁架。

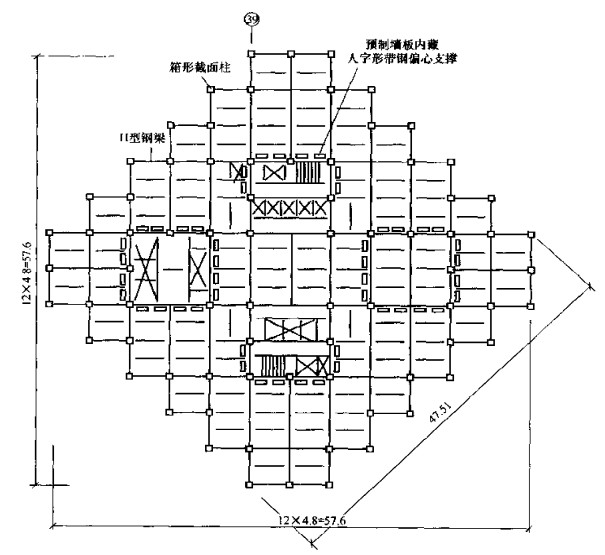

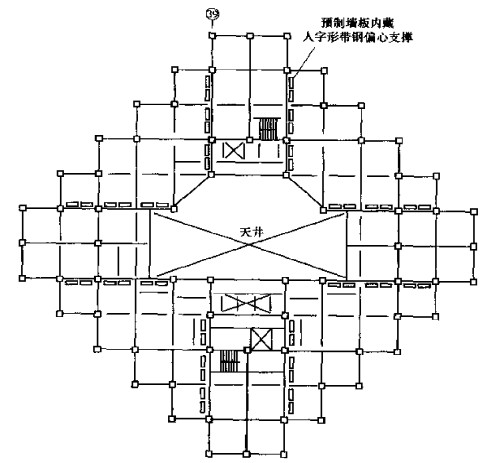

图14 办公层结构平面

图15 公寓层结构平面图

3、结构布置及构件

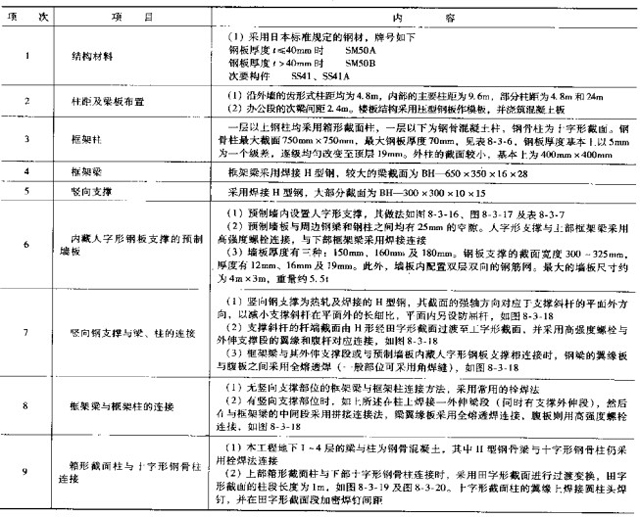

表5 结构构件设计及连接

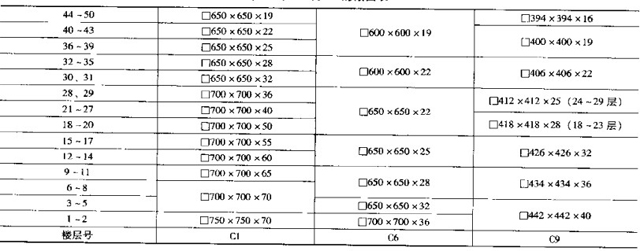

表6 柱C1、C6及C9的截面表

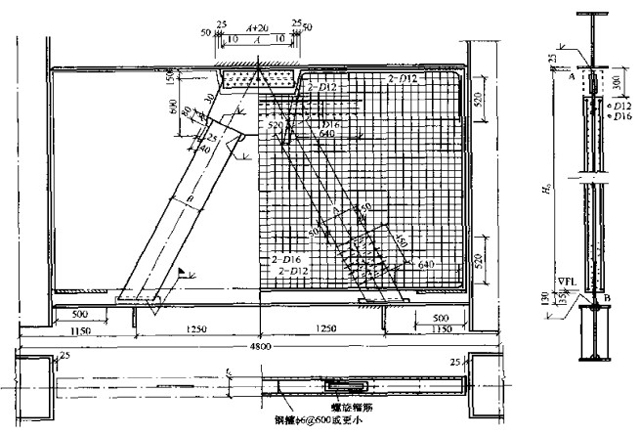

图16 预制墙板内藏人字形带钢支撑

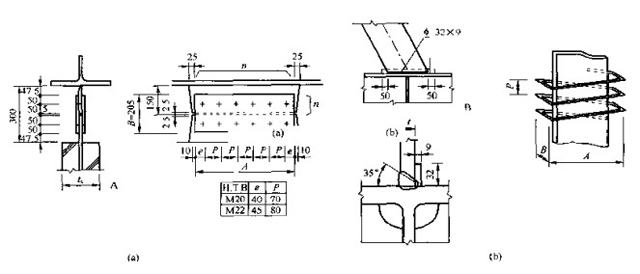

图17 人字形带钢支撑节点A与B详图

（a）节点A详图；（b）节点B详图

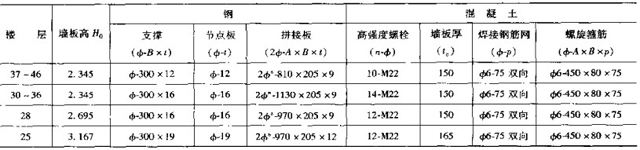

表7 预制墙板内藏人字形钢板支撑截面及连接件

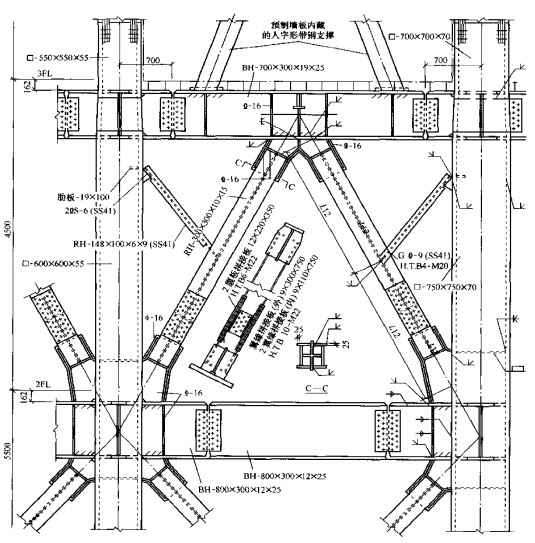

图18 竖向支撑与梁柱的连接

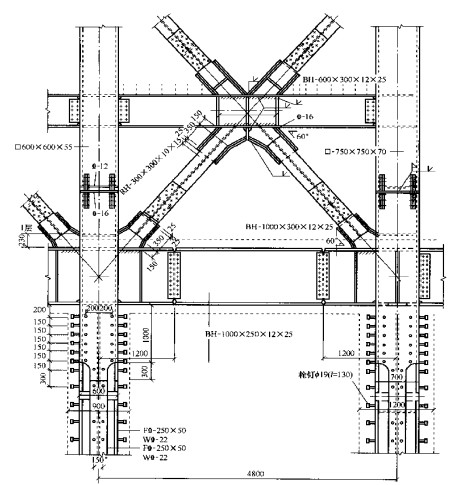

图19 SRC结构与钢支撑

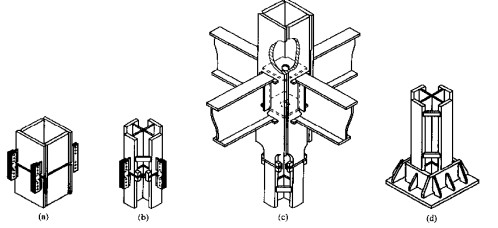

图20 箱形柱与SRC芯柱连接

（a）箱形柱拼接；（b）十字形柱拼接；（c）箱形柱与十字形拼接；（d）十字形柱柱脚
