1、工程概况

某五层教学楼建筑面积为3756㎡，平面、剖面及屋顶平面尺寸如图1所示。设防烈度为7度，场地类别为Ⅱ类。装配式楼板结构。梁截面尺寸200mm×500mm，以横墙承重为主，楼梯间上设屋顶间，一层内外墙厚均为370mm，二层以上外墙为370mm，内墙为240mm。砖的强度等级为MU7.5，砂浆强度等级为M2.5。在A轴与①、②、④、⑤、⑥轴交点处，B轴与①轴交点处，C轴与①、⑥轴交点处，D轴与①、③、⑤、⑥轴交点处，设置钢筋混凝土构造柱（另一半对称布置）。门窗洞口尺寸见表1。

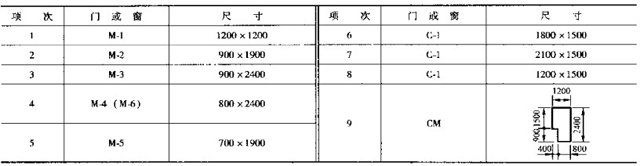

表1 门窗尺寸表

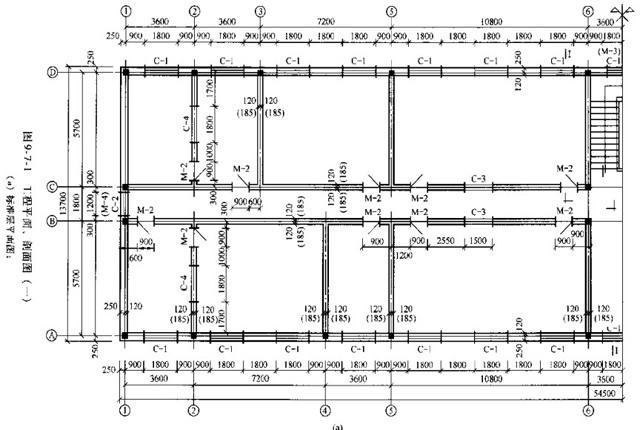

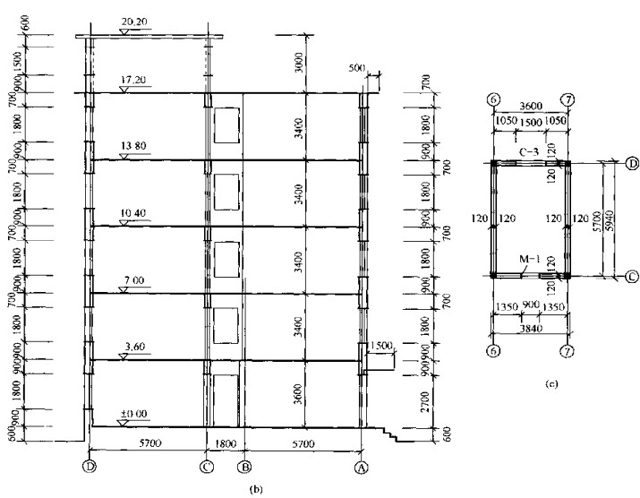

图1 工程平面、剖面图

（a）标准层平面图；（b）工程剖面图；（c）屋顶间平面图

2、抗震设计

抗震设计及构造要求见表2所示。

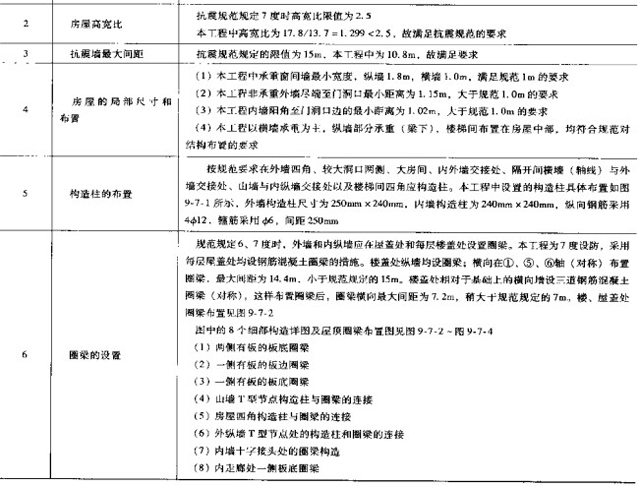

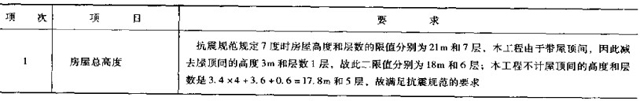

表2 抗震设计及构造要求

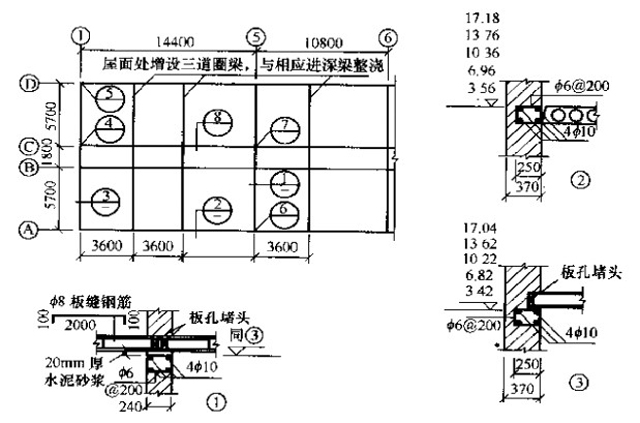

图2 圈梁平面布置图及细部构造图

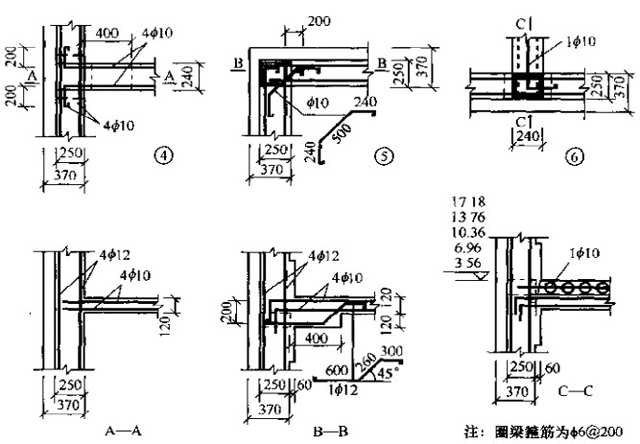

图3 细部构造图

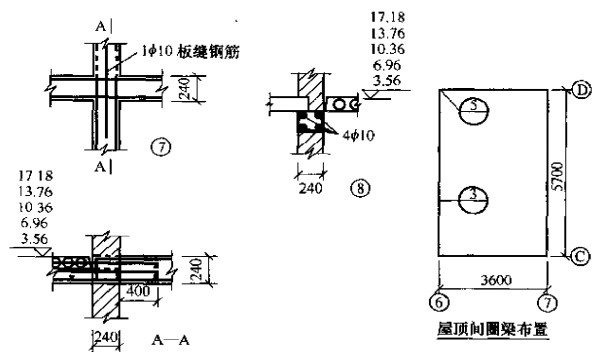

图4 屋顶圈梁布置图及细部构造图

多层砖房抗震设计实例二

1、工程概况

某六层住宅楼，平、剖面尺寸如图5所示。楼板为预制并有部分现浇，以横墙承重为主，一层内、外墙厚均为370mm，二层以上外墙为370mm，内墙为240mm。砖的强度等级为MU7.5，砂浆强度等级：一、二层为M10；三、四层为M7.5；五、六层为M5。抗震设防烈度为8度，场地类别为Ⅱ。除平面图上已设构造柱Z1(出于非抗震考虑)外，按抗震规范要求：在A轴与①、③、⑤、⑦、⑨、⑩轴交点处；⑥轴与①、②、④、⑤、⑥、⑧、⑩、11轴交点处和B轴与①、⑥交点处设置钢筋混凝土构造柱。

门窗尺寸见表3所示。

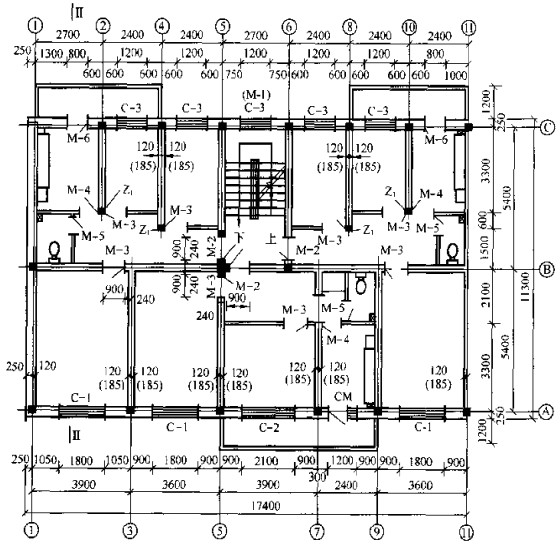

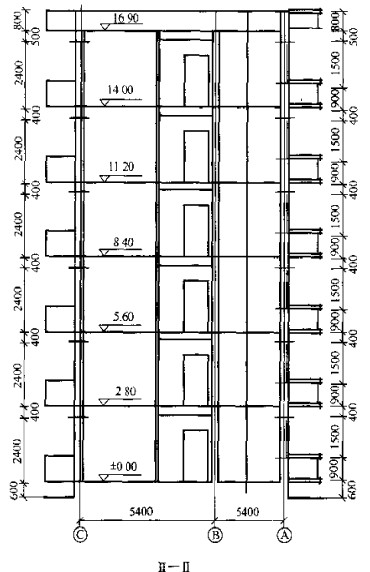

图5 房屋的平面、剖面图

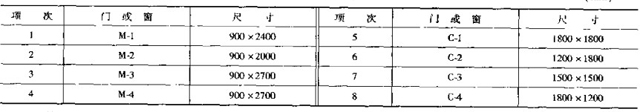

表3 门窗尺寸                 （mm）

2、抗震设计

抗震设计及构造要求见表4。

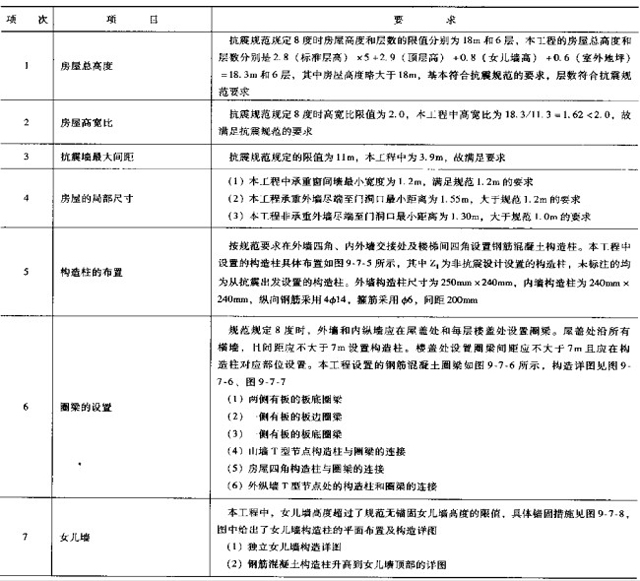

表4 抗震设计及构造要求

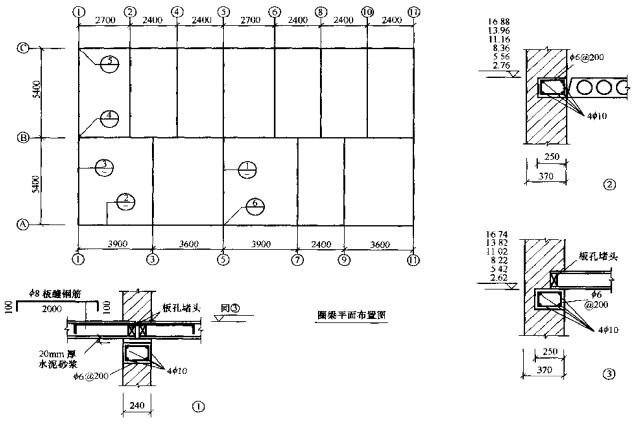

图6 圈梁布置及构造详图

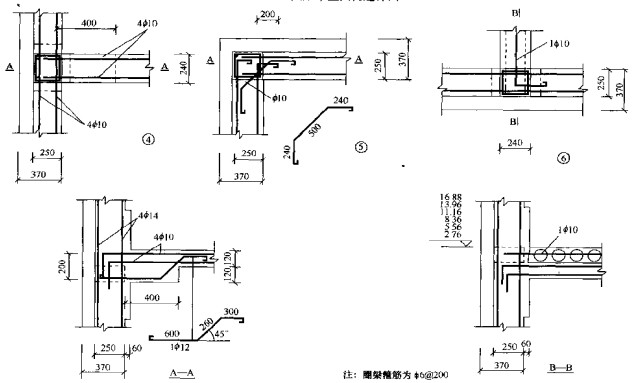

图7 圈梁构造详图

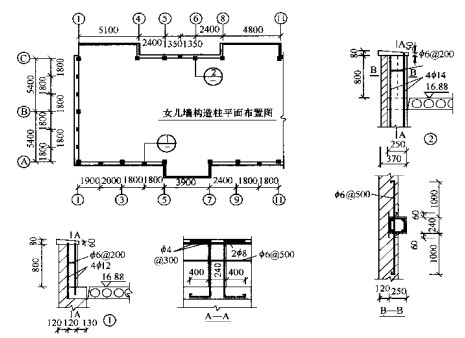

图8 女儿墙构造柱布置及构造
